EMF030

m²

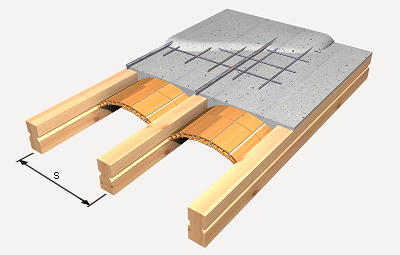

Sostre de biguetes de fusta i entrebigat de revoltó corbat ceràmic.

141,55€

Sostre tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada d'avet (Abies alba), de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, qualitat estructural S10, classe resistent C24, protecció de la fusta amb classe de penetració NP2, treballada en taller col·locades mitjançant recolzament sobre element estructural, entrebigat de revoltó corbat d'una rosca de maó ceràmic cara vista massís d'elaboració manual (teular), vermell, 28x13,5x4,5 cm, rebut amb morter de ciment industrial, color gris, M-7,5, subministrat a granel; acer UNE-EN 10080 B 500 S, quantia 1,1 kg/m², i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/IIa, sèrie Ultra Series Ligero "LAFARGE", densitat 1800 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

4,39

0,18

mt50spa101

kg

Claus d'acer.

0,045

1,30

0,06

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

13,37

0,17

mt07mee018fd

m³

Fusta serrada d'avet (Abies alba) amb acabat raspallat, per a bigueta de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller.

0,075

449,83

33,74

mt05bte010a

U

Maó ceràmic cara vista massís d'elaboració manual (teular), vermell, 28x13,5x4,5 cm, segons UNE-EN 771-1.

20,970

0,44

9,23

mt08aaa010a

m³

Aigua.

0,004

1,50

0,01

mt09mif010db

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-7,5 (resistència a compressió 7,5 N/mm²), subministrat a granel, segons UNE-EN 998-2.

0,008

30,30

0,24

mt07aco020o

U

Separador homologat per malla electrosoldada.

1,000

0,08

0,08

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

1,100

0,81

0,89

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,015

1,10

0,02

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10hal100b

m³

Formigó lleuger estructural HLE-25/F/8/IIa, sèrie Ultra Series Ligero "LAFARGE", de 1800 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,149

206,21

30,73

Subtotal materials:

76,84

2

Equip i maquinària

mq06mms010

h

Mesclador continu amb sitja, per a morter industrial en sec, subministrat a granel.

0,201

1,73

0,35

Subtotal equip i maquinària:

0,35

3

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,606

24,47

14,83

mo095

h

Ajudant muntador d'estructura de fusta.

0,363

21,71

7,88

mo020

h

Oficial 1ª construcció.

1,080

23,30

25,16

mo113

h

Peó ordinari construcció.

0,550

19,47

10,71

mo043

h

Oficial 1ª ferrallista.

0,040

24,47

0,98

mo090

h

Ajudant ferrallista.

0,039

21,71

0,85

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,010

24,47

0,24

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,043

21,71

0,93

Subtotal mà d'obra:

61,58

4

Costos directes complementaris

%

Costos directes complementaris

2,000

138,77

2,78

Cost de manteniment decennal: 21,23€ en els primers 10 anys.

Costos directes (1+2+3+4):

141,55

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNITAT D'OBRA EMF030: SOSTRE DE BIGUETES DE FUSTA I ENTREBIGAT DE REVOLTÓ CORBAT CERÀMIC.

CARACTERÍSTIQUES TÈCNIQUES

Formació de forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada d'avet (Abies alba), acabat raspallat, de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1 col·locades mitjançant recolzament sobre element estructural; entrebigat amb revoltó corbat d'una rosca de maó ceràmic cara vista massís d'elaboració manual (teular), vermell, 28x13,5x4,5 cm, rebut amb morter de ciment industrial, color gris, M-7,5, subministrat a granel, acer UNE-EN 10080 B 500 S, quantia 1,1 kg/m², i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/F/8/IIa, sèrie Ultra Series Ligero "LAFARGE", densitat 1800 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central. Inclús p/p de apuntalament i desapuntalament de les biguetes, separadors, elements de lligat de biguetes, cèrcols perimetrals de planta i buits i curació del formigó.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,520

0,473

17 04 05

Ferro i acer.

0,249

0,119

17 01 02

Maons.

2,158

1,726

17 01 01

Formigó (formigons, morters i prefabricats).

1,044

0,696

Residus generats:

3,971

3,014

15 01 01

Envasos de paper i cartró.

0,069

0,092

17 02 03

Plàstic.

0,026

0,043

17 02 01

Fusta.

0,585

0,532

Envasos:

0,680

0,667

Total residus:

4,651

3,681
